產品概述

超聲波風速風向傳感器，是一款基于超聲波原理研發的風速風向測量?jī)x器。該傳感器在動態定位應用中，例如轉移或吊裝作業時的穩定操作，持續可靠的風速數據能夠降低操作風險；對于導航而言，這些數據也為潛在航程調整的決策制定提供了數據依據。超聲風傳感器專為嚴苛的環境設計，可提供穩定可靠的風測量服務，助力優化性能。

功能特點

◆無啟動風速限制，零風速工作，無角度限制，可同時獲得風速、風向的數據；

◆設計合理、密封性能佳，適合苛刻的自然腐蝕性環境；

◆無移動部件，磨損小，無需維護，無需校準，使用壽命長；

◆采用隨機誤差識別技術，大風下也可保證測量的低離散誤差，使輸出更平穩；

◆能夠承受?chē)?yán)寒、高溫、強降水、大風、腐蝕、振動和沖擊；

◆采用便捷的推拉式連接器，確保連接穩固可靠；

◆標準化的通信協議（Modbus串行接口）便于將風數據共享和集成到的控制或?qū)Ш较到y(tǒng)中；

◆結構緊湊，可在狹小空間內使用，安裝簡便直觀；

◆采用耐腐蝕的陽極化鋁材，配備受控加熱器，即使在寒冷環境下也能保持穩定性能。

適用范圍

廣泛適用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域的風速與風向測量。

工作、存儲條件

工作溫度：-40～85°C       工作濕度：0～100%RH

儲存溫度：-40～125°C      儲存濕度：＜80%（無凝結）

工作原理

超聲測風是超聲波檢測技術在氣體介質中的一種應用，它是利用超聲波在空氣中傳播速度受空氣流動（風） 的影響來測量風速的。與常規的風杯或旋翼式風速儀相比這種測量方法的特點在于整個測風系統沒有機械轉動部件，屬于無慣性測量，故能準確測量出自然風中陣風脈動的高頻成分。

超聲波風速風向傳感器使用四個超聲波探頭在二維平面內循環發送和接收超聲波，通過超聲波在空氣中傳播的時差來測量風速和風向。

技術參數

風速

◆ 測量范圍：0～70m/s（可定制）

◆ 分 辨 率：0.01m/s

◆ 測量精度：±(0.2m/s±0.02*v)(v為真實風速）

風向

◆ 測量范圍：0～359°

◆ 分 辨 率：1°

◆ 測量精度：±1°

◆ 供　　電：9～28V DC（可定制5V）

◆ 靜態功耗：8mA@24V

◆ 工作功耗：10mA@24V

◆ 加熱功耗：24V 30W

◆ 防護等級：IP67

◆ 信號輸出：

       RS485型：MODBUS-RTU　

       電流型：4～20mA、0～20mA

       電壓型：0～2V、0.4～2V

（注：電流、電壓型僅可讀取瞬時風速、風向參數；485型除了可讀取瞬時風速、風向外，還可讀取更多相關數據。）

尺寸、重量

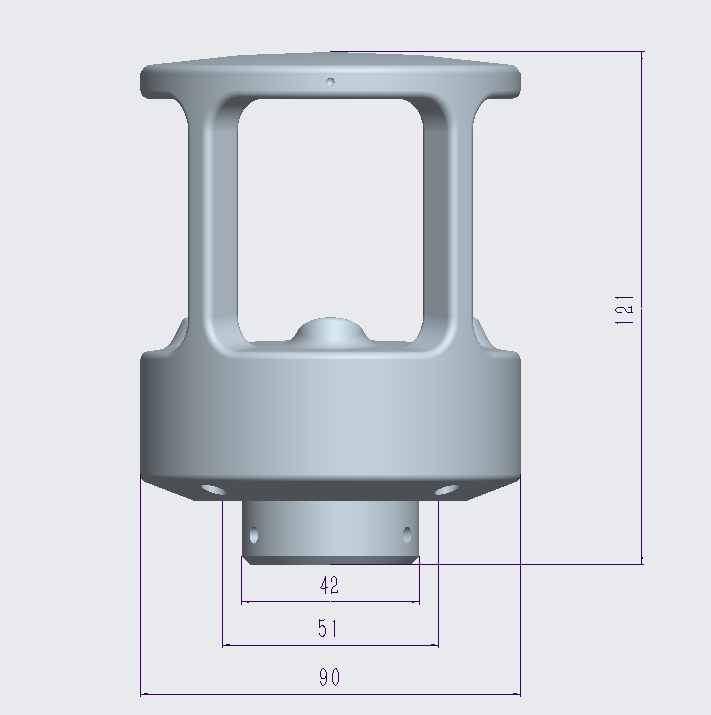

外型尺寸：如下圖      殼體材質：陽極氧化硬質鋁合金

整機重量：540（g）
